1. "Оборудование/АТС РУЭС, подключаемое к ЦТЭ НУ."

При конкретной реализации к ЦТЭ НУ подключается любое дополнительное оборудование

2."Подсистема управления отказами"

Оперативное оповещение диспетчерской службы об отказах

• «Светофор» непринятых сигналов. Индикация на экране информации при возникновении аварийности.
• Сигналы в работе – информация диспетчеру об активных сигналах, авариях, закрепленных за исполнителями

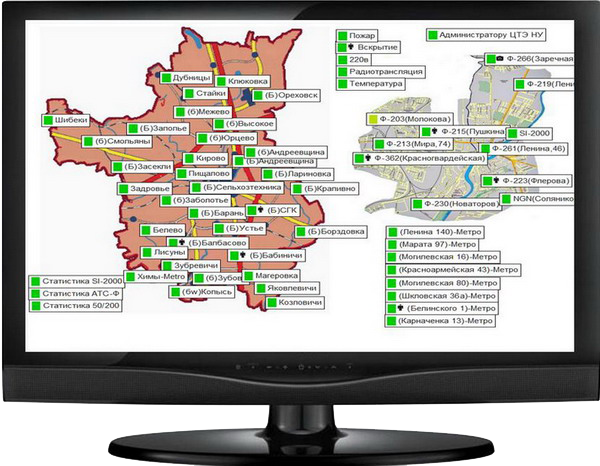

• Карта сигналов - карта по ON_LINE событиям по РУЭС. Отображение «аварийности» и нахождения сотрудников на объектах на точках карты РУЭС(вскрытие)
• Блокировка сигналов.

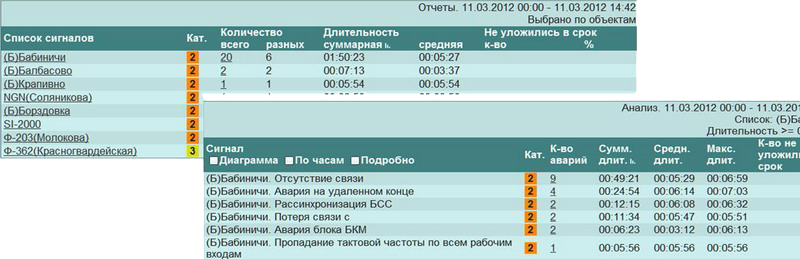

База данных отказов

• Регистрация отказов в базе данных
• Анализ по отказам

Отчеты по отказам за любой промежуток времени по всем видам срочности

Анализ. Проведение анализа по отказам подробно (диаграмма, по часам, подробно)

Журнал отказов. Детальная информация по возникающим событиям.

Журнал посещений. Автоматизированное ведение журнала по посещениям объектов. Просмотр журнала за любой промежуток времени.

3."Подсистема управления качеством"

Перечень функций, выполняемый подсистемой:

• Общая база данных статистики и единый механизм представления статистики
• Контроль часовых и суточных срезов статистики (в рамках выдаваемых АТС).
• Выдача аварийных сигналов дежурному персоналу при аварийном снижении качества контролируемых параметров
• Автоматическое создание форм контролируемых и всех статистических параметров

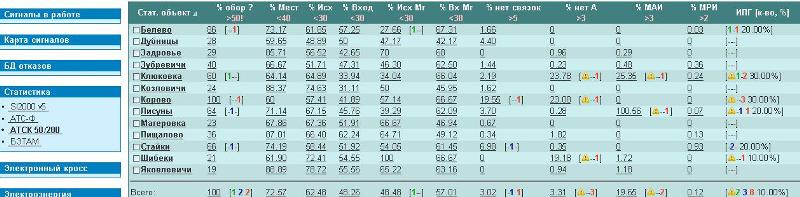

• Анализ статистических данных:

Автоматическое выделение наиболее проблемных статистических объектов(СО) и контрольных параметров на ближайших интервалах времени и на произвольных интервалах времени.

Итоговая информация позволяет оценить любой тип статистической информации и АТС в целом

Исследование поведения статистического объекта во времени как по часам, так и по суткам.

Исследование отдельного параметра во времени как по часам, так и по суткам с получением минимальных, максимальных, средних итоговых значений на произвольном интервале времени.

Исследование данных на произвольных интервалах суток, принимая во внимание определенные часы суток (например ЧНН, рабочее время)

Исследование среза данных по любому СО за любой час и два предшествующих с предоставлением всех параметров как от источника, так и вычисленной.

Сортировка данных по любой из колонок нажатием на ее наименование. Повторное нажатие отсортирует данные в обратном порядке.

Гибкая система ссылок, позволяющая уточнять детали по исследуемой проблеме или параметру без использования универсальной выборки. Это экономит время анализа проблемы или параметра.

• Гибкая настройка и конфигурирование подсистемы

Настройка статистической информации(СИ). СИ состоит из параметров, получаемых от АТС, так и вычисляемых на основе этих параметров. Вычисляемые параметры задаются в виде формулы при конфигурировании.

Настройка статистических объектов(СО).Каждый из СО настраивается по пороговым границам, при превышении которых акцентируется внимание

Настройка пользовательских форм. Формы по статистике могут настраиваться по усмотрению пользователя по необходимому составу статистической информации

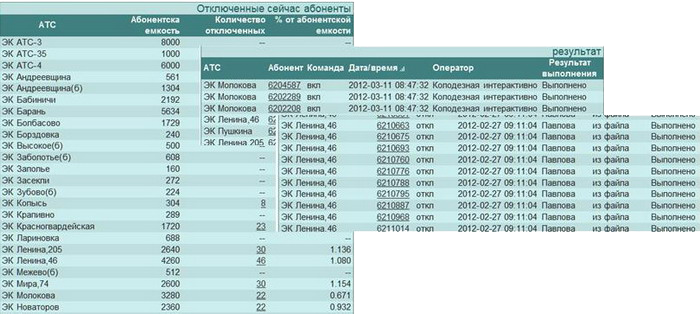

4."Подсистема Электронный кросс":

предназначена для ограничения видов связи (отключение/включение )

Объекты, включенные в подсистему в настощий момент:

Количество объектов по электронному кроссу дополняется при конкретной реализации ЦТЭ.
Функции электронного кросса

• Управление производится по номеру абонента. ЦТЭ сам распределяет задания и контролирует выполнение
•  - отключение абонентов из файла по информации РИВЦ. Файл с информацией по абонентам (без привязки к конкретной АТС) вводится оператором.
•  - «ручное отключение/включение» оператором. Отдельные абоненты или группы абонентов могут отключаться или включаться по команде оператора
• Контроль за выполнением процесса отключения.
• История по абоненту по отключениям/включениям абонентов за любой промежуток времени
• Отключенные абоненты в настоящий момент и за определенный промежуток времени в абсолютном выражении и процентном отношении
• Управление из одного отдельного рабочего места по всем АТС РУЭС (технический персонал АТС исключается из процесса)
• Транзакции - просмотр выполнений операций по электронному кроссу (когда, какой оператор выполнял действия)

5. "Подсистема Измерение абонентских линий"

Объекты, включенные в подсистему в настоящий момент:

Количество объектов по измерениям дополняется (изменяется) при конкретной реализации
Функции Измерение абонентских линий

• Измерение абонентской линии по команде оператора с выдачей измеренных параметров на экран.
• Автоматическое ведение журнала по измерениям
• Измерение абонентских линий из отдельного рабочего места по всем АТС РУЭС

6. "Подсистема управления радиоузлами" и "Управление оборудованием"

•  включение/выключение радиоузлов в ручном или автоматически (по календарю, заданию, планировшику)
•  контроль радиотрансляции (в составе подсистемы управления отказами)
•  включение/выключение вентиляторов, вытяжек, отопителей, вентилей в автоматическом и ручном режимах
•  вывод различного оборудования из состояния "зависания" (restart)

7. "Контроль целостности магистральных кабелей"

•  при установке регистратора на базе АПУС-5Ц производится контроль целостности кабелей. Количество точек контроля-448 на один регистрирующий блок. В зависимости от необходимого количества контролируемых точек регистраторов может быть неограничено.
•  на удаленных объектах при установки МТК контроль кабелей до 12-ти контрольных точек.

8. "Контроль дополнительных точек"

•  регистратор на базе АПУС-5Ц допускает контроль дополнительно подключенных точек. Функциональное назначение точек и пороговые значения устанавливает администратор ЦТЭ самостоятельно. Контрольными точками могут быть, например, точки на стативах координатных АТС на РУЭС или точки питания АТС. Контрольные точки могут быть как логическими так и пороговыми (из заданного диапазона)
•  на удаленных объектах при установки МТК имеется 16 универсальных точек для подключения внешнего контроля. Это униполярные входы. Контрольные точки могут быть как отрицательными, так и положительными относительно станционного плюса. Газначение и пороги задаются оператором при конфигурировании.
•  Дополнительные точки могут подключаться в процессе эксплуатации самостоятельно

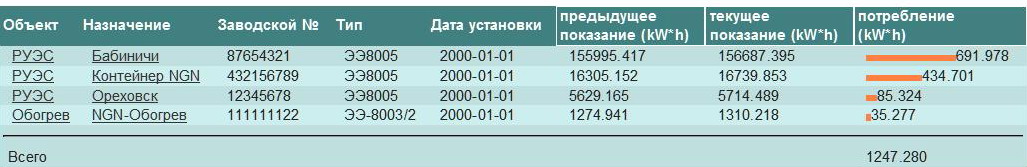

9. "Технологический учет электроэнергии"

• На удаленных объектах при установленных электронных счетчиках производится учет электроэнергии по объекту. Учет производится непрерывно. На ЦТЭ НУ прослеживается потребление электроэнергии. Нет необходимости выездов электромехаников для сняти показаний счетчиков. Ведется документированный посуточный учет. учет производится при условии установки блока МТК. Позволяет подключать 2-а электросчетчика

10. "Слежение за температурным режимом на объектах связи"

• При установке МТК на удаленных объектах отслеживается и регитсрируется температурный режим. Причем температурный режим отслеживается одновременно в нескольких точках(помещениях, отдельных стативах и т.д.) При выходе температуры за граничные параметры на ЦТЭ передается сигнал. Включение механизмов для поддержания температуры производится либо в автоматическом режиме либо команде дежурного персонала.

11. "Связь с устройством мониторинга по ТЧ"

• При установке МТК на удаленных объектах, на которых отсутствует Ethernet, мониторинг и управление оборудованием производится через 4-х проводный канал ТЧ с сохранением полной функциональности. Впоследствии при появлении Ethernet устройство легко переключается на быстрый канал обмена. При использовании связи по ТЧ на РУЭС устанавливается групповой модем ТЧ (одна плата на 16 направлений в составе регистратора в формате АПУС-5Ц-01)

12. "Широкоформатное устройство отображения у дежурного персонала"

• При установке в зале дежурного персонала широкоформатного устройства отображения с изображением карты района с нанесенными объетами контроля позволяет оперативно замечать и реагировать на сигналы аварийного и предупредительного характера. При находжении обслуживающего персонала на карте также есть отметки о санкционированных вскрытиях

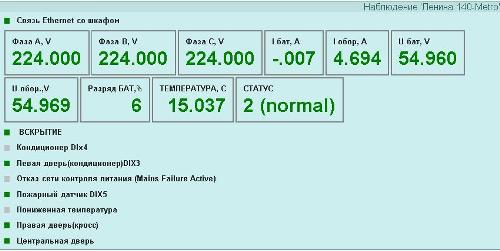

13. "ON_LINE режим наблюдения за объектом"

• При необходимости слежения за объектом в реальном времени на ЦТЭ предусмотрен режим ON_LINE. Режим работает при условии установки МТК на объекте и на шкафах MetroEthernet (с контроллером "Emerson") В этом режиме реально по объект можно просмотреть состяние всех контрольных точек, включенного оборудования и, при условии установки видеокамеры, состояние помещения

14. "Организация нескольких рабочих мест по работе с ЦТЭ"

• Для удобства работы с ЦТЭ организуется несколько рабочих мест. Например, организуется отдельное рабочее место по отключению связи за неуплату. Принимая файл от ИРЦ по отключениям или включениям нет необходимости делить файл на принадлежность к АТС, нет необходимости отвлекать технический персонал для выполнения и контроля за операциями отключения/включения. Персонал по эксплуатации электронных АТС отслеживает только информацию по интересующей их тематике электронных АТС.

15. "Видеонаблюдение"

• при установке видеокамеры на наиболее ответственных объектах возможен видеконтроль
• видеоконтроль может быть синхронизирован со вскрытиями или любыми другими событиями

16. "Экстренный канал связи GPRS"

• В исключительных случаях для оповещений по сигнализациям на удаленном объекте используется беспрводной нанал GPRS.

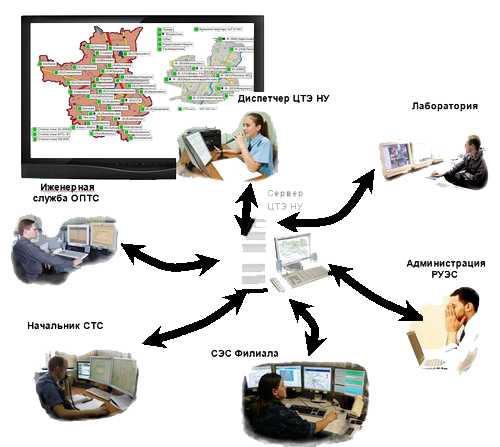

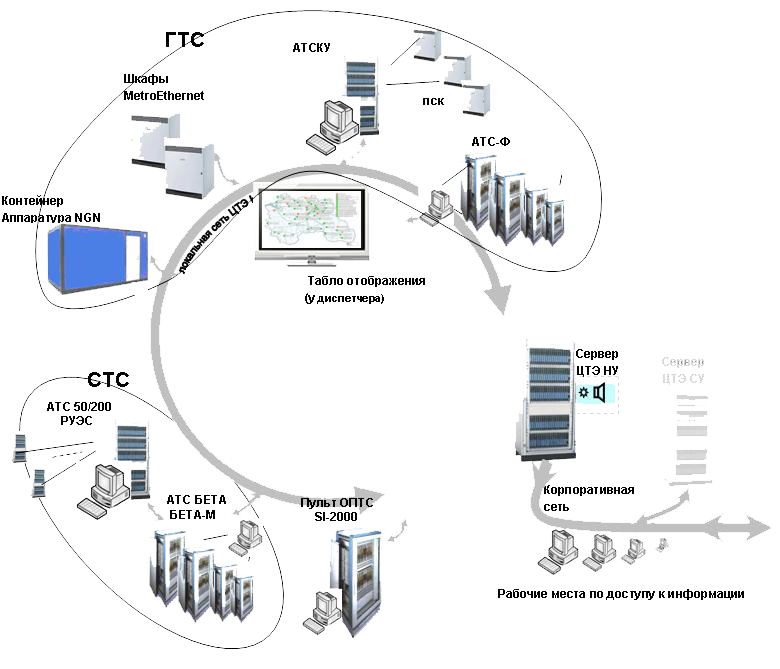

Структурная схема Центра технической эксплуатации нижнего уровня( ЦТЭ НУ)
