Исполнение и назначение

Коструктивно регистрирующее устройство состоит из кассеты, в которой установлены определенный набор плат. Одна палата (контроллер МК-1) всегда в наличии независимо от функциональности. Это интеллектуальный контроллер с внешним интерфейсом RS232 или Ethernet(MOXA). Другие платы (2-е АПУС-5Ц-01 или 4-е АПУС-5Ц) определяют набор функциональности. Устройство предназначено для работы в составе ЦТЭ.

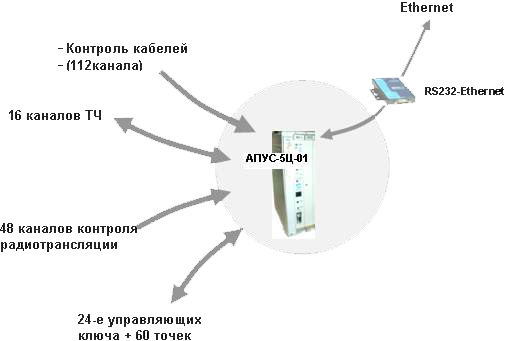

Набор плат следующий:

• MxBM - 16модемов для работы по 4-х проводным каналам ТЧ
• MxBR - 48 каналов для контроля радиотрансляции
• MxB.01 - 112 универсальных каналов для контроля
• это могут быть точки контроля целостности магистральных кабелей
• это могут быть контрольные точки АТС для мониторинга
• это могут быть точки для контроля за питающим оборудованием и пр.
• MxBK - 24-e управляющих ключа + 60 точек контроля

Регистрирующее устройство работает в составе ЦТЭ нижнего уровня (ЦТЭ НУ) совместно с подсистемами «Управления отказами», «Управление оборудованием», «Контроль помещений» и «АСТУЭ».

Условия эксплуатации оборудования:

• температура окружающей среды от +5 до плюс 40 0 С;
• относительная влажность воздуха от 40 до 85 % при температуре плюс 25 0 С;
• атмосферное давление от 450 до 780 мм. рт. ст.
