Назначение БПСИ
- организация мониторинга состояния помещений без использования и с использованием ОПС сторонних производителей
- организация контроля доступа к объекту и идентификации персонала
- мониторинг технологического оборудования связи и АТС
- мониторинг кабельного хозяйства и распределительных шкафов на объектах связи
- мониторинг качества и величины напряжения питающей сети
- контроль питающего оборудования и аккумуляторной батареи
- считывание показаний электросчетчиков разных производителей
- контроль температуры и влажности в различных точках помещения и оборудования
- управление нагрузкой и другим технологическим оборудованием
- замена морально устаревшего оборудования, выполняющего аналогичные функции

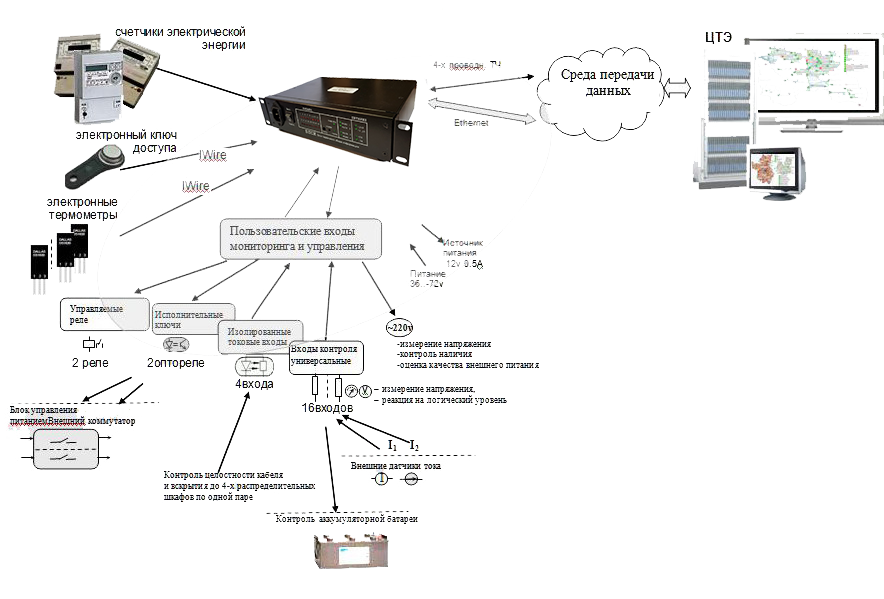

БПСИ работает в составе ЦТЭ нижнего уровня (ЦТЭ НУ) совместно с подсистемами «Управления отказами», «Управление оборудованием», «Контроль помещений» и «АСТУЭ».
Интерфейсы с верхним уровнем - Ethernet;
- 4-х проводный канал ТЧ;
- Полный RS-232 для модемной связи по коммутируемым линиям;
- канал GPRS для экстренной связи;
Интерфейсы для связи со счетчиками и технологическим оборудованием - RS-485 2-х проводный
- RS-485 4-х проводный
- RS–232
- 4-е изолированных входа
16 универсальных входов для мониторинга объектов
Программируемые пользователем универсальные шлейфы, каждый из которых может быть настроен на: - охранный шлейф;
- пожарный шлейф;
- контроль сети 220В (регистрация провалов, всплесков, значение напряжения);
- двух полярный индикатор тока потребления;
- двух полярный индикатор величины напряжения;
- контроль целостности магистрального кабеля
- контроль вскрытия до 4-х ШР по одной паре (обрыв, КЗ, идентификация вскрытых ШР);
- сухой контакт или потенциал;Каждый вход имеет индивидуально настраиваемые граничные значения и способ контроля измеренной величины, может быть откалиброван образцовым прибором.
Управляемые реле, программируемые пользователем - 2 электромеханических реле (1А, 250В);
- 2 оптореле (100ма, 250В переменный или постоянный ток);
Однопроводные интерфейсы 1-WIRE - связь с датчиками температуры и влажности (количество датчиков до 10), расстояние до 50м.
- связь с чипами TOUCH MEMORY (таблетка)
- внешняя память для хранения настроек, сопряженных с объектом
Питание - 36..72в с заземленным плюсом, ток потребления до 100 мА
- переменное напряжение 9в от внешнего адаптера
- имеет 12в 500мА источник питания внешних датчиков ОПС и модемов

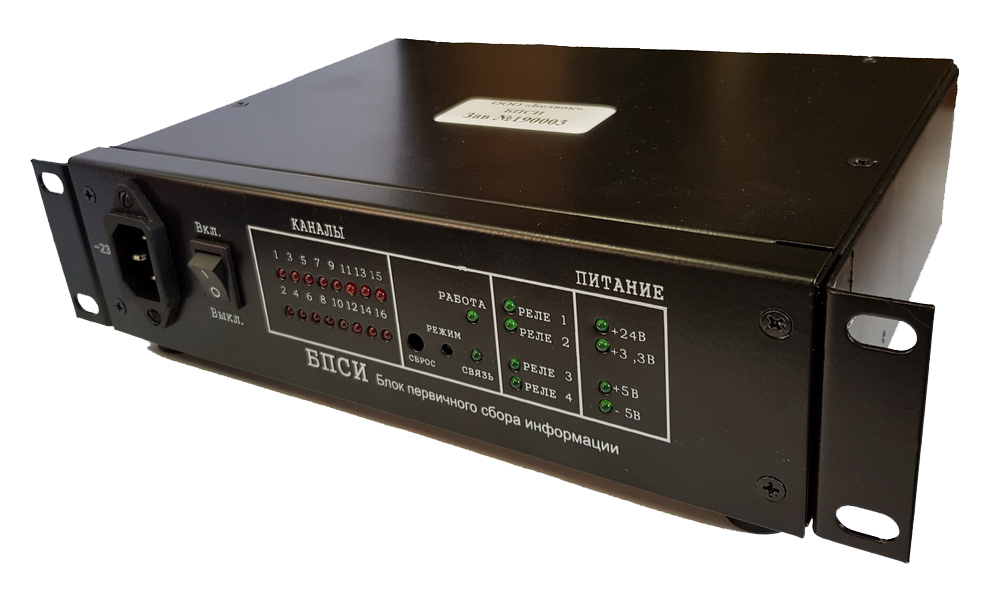

Индикация БПСИ - 16 индикаторов состояния универсальных шлейфов
- 4 индикатора состояния изолированных шлейфов
- 4 индикатора состояния реле
- 2 индикатора режимов работы БПСИ( работа, наличие связи с ЦТЭ)
- 4 индикатора наличия питания -60в, +5в, -5в +12в
- звуковой оповещатель

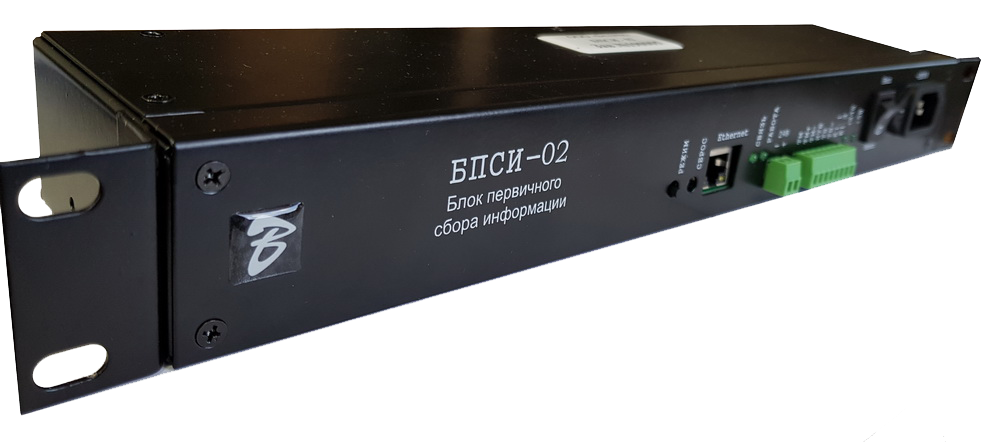

Конструкция БПСИ - пластиковый корпус, с КМЧ для крепления к стене и в шкафах
- съемная плата универсального контроллера
- плата устройства сопряжения с объектом, которая:
- имеет клеммную колодку с пассивными элементами сопряжения на 50 контактов
- имеет память параметров (смена контроллера не приводит к перенастройке МТК)
- имеет удобный фронтальный доступ к устройству для монтажа и эксплуатации
- не требует установки дополнительных радиоэлементов вне конструкции
- габаритные размеры 180х165х50
Настройка и администрирование пользователем
БПСИ содержит встроенный программный интерфейс, рассчитанный на подключение к стандартному терминалу (например, гипертерминал WINDOWS, telnet) , который позволяет:
- выполнить необходимые настройки шлейфов
- установить сетевые параметры доступа
- установить и изменить пароль доступа
- контролировать работу БПСИи наблюдать за параметрами как на объекте, так и удаленно
- имеет отдельный от ЦТЭ сетевой порт и поддерживает удаленное администрирование
Условия эксплуатации оборудования: - температура окружающей среды от плюс 5 до плюс 40 0 С;
- относительная влажность воздуха от 40 до 85 % при температуре плюс 25 0 С;
- атмосферное давление от 450 до 780 мм. рт. ст.
