Аппаратура АЛТ-МК предназначена для организации линейных трактов между АТС со скоростью передачи 2048/1024 кбит/с Аппаратура позволяет организовать построение первичной цифровой сети с организацией сетевых узлов, в которых осуществляется соединение, переключение и транзит каналов и групповых трактов в цифровой форме.
Особенности:
-Имеет систему тестирования всего линейного тракта и отдельных регенерационных участков.
-Имеет цифровой маршрутизатор каналов, позволяющий выполнить любую коммутацию каналов четырех цифропотоков.
-Имеет систему служебной связи с регенерационными пунктами.
-Имеет возможность управления и контроля с помощью ЭВМ.
-Имеет возможность комбинирования количества устанавливаемых модулей.
Аппаратура АЛТ-МК включает в себя следующие изделия:
АЛТ-10 на 10 установочных мест для модулей ОЛТ-01, ЦМК-01 и УССК. предназначена для построения первичных цифровых систем передачи, работающих по металлическим кабелям со скоростью 2048 кбит/с и 1024 кбит/с городских и сельских сетей связи. позволяет создавать сетевые узлы, в которых осуществляется выделение, объединение и транзит каналов и групповых трактов. В каркас AЛТ-10 вставляется до 10 блоков ОЛТ-01. |
АЛТ-04 на 4 установочных места для модулей ОЛТ-01, ЦМК-01 и УССК. предназначена для применения на оконечных АТС для приема, преобразования и транзита первичных цифровых систем передачи, работающих по металлическим кабелям со скоростью 2048/1024 кбит/с |
АЛТ-01 может включать в себя модули ОЛТ-01, ОЛТ-DSL, ЦМК, УССК. предназначена для применения на оконечных АТС для приема сигнала первичных цифровых систем передачи, работающих по металлическим кабелям со скоростью 2048/1024 кбит/с |

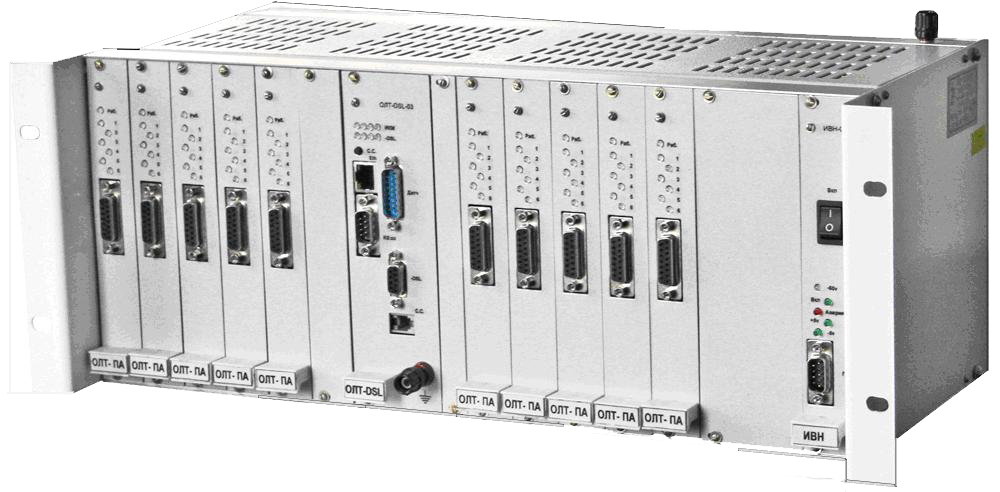

АЛТ-10.01 включает в себя один модуль ОЛТ-DSL и один или несколько модулей ОЛТ-ПА. Является изделием входящим в линейку оборудования АЛТ-МК и предназначен для организации выноса номерных групп абонентов и широкополосного канала передачи данных со стыком Ethernet по медным кабелям и оптическим транспортным сетям. предназначена для организации абонентских выносов емкостью от 6-и до 60-и абонентов со стороны опорных цифровых АТС (Si-2000, Бета, Ф и др.) или аналоговых (АТСК 100/2000 и любых др.). для замены сельских АТСК-50/200; вынос номерной емкости в городские и сельские районы с возможностью организации широкополосного ADSL доступа для удаленной группы абонентов; подключение офисов, предприятий и учреждений; организация "прямых" номеров компании от офисной АТС к удаленным офисам с возможностью объединения локальных сегментов сети Ethernet удалённых объектов с центральным офисом компании |
|
Технические данные модулей:
Модуль УССК:
Модуль УССК предназначен для обеспечения служебной связи и проверки качества передачи цифрового сигнала на всем линейном тракте и его отдельных участках.
Количество обслуживаемых линейных трактов | до 10 |
Дальность служебной связи | до 50 км |
Количество проверяемых участков регенерации | 24 |
Тестовый сигнал | по О.151 |
Интерфейс с ЭВМ | RS-232 , RS-485 |
Модуль ОЛТ-01:
Модуль ОЛТ-01 предназначен для передачи цифрового потока 2048/1024 кбит/с
от АТС или другого источника в линию.
Станционный стык:
Скорость передачи | 2048/1024 кбит/с |
Код сигнала | AMI, HDB3 по G.703 AMI, NRZ (код "Ива") для 1024 кбит/с |
Затухание сигнала в соединительной линии | от 0 до -12 дБ |
Линейный стык:
Скорость передачи | 2048/1024 кбит/с |
Код сигнала | AMI, HDB3 |
Параметры сигналов | по G.703 |
Затухание сигнала в соединительной линии от при соотношении сигнал/шум 18 ДБ | от 0 до -42 дБ |
Ток дистанционного питания | 55,75,90 мА |
Максимальное напряжение дистанционного питания | 240B |
Защита от высоковольтного пробоя | по ITU K12,ITU K17-K20 Bellcore GR-1361-CORE |
Модуль ЦМК-01:
Модуль ЦМК-01 предназначен для коммутации до четырех цифровых потоков 2048 кбит/с с сигнализацией по выделенным каналам согласно рекомендациям G.704 МСЭ-Т.
ЦМК-01 обеспечивает коммутацию любого канала любого цифропотока на любой канал любого другого или того же самого цифропотока. Таблица коммутации каналов вводится в ЦМК-01 из управляющей ЭВМ.
Тактовая частота сигнала | 2048 кГц |
Синхронизация | Внутренняя или внешняя от любого цифропотока |
Код сигнала | AMI, HDB3 |
Параметры сигналов | по G.703 |
Структура цикла | по G.704 |
Интерфейс связи с управляющей ПЭВМ | RS-232 и RS-485 |
Затухание сигнала в соединительной линии | от 0 до -12 дБ |
Входное сопротивление | 120 Ом |
Тип физической линии | симметричная пара |
Модуль ЦМК-01.01:
Модуль ЦМК-01.01 предназначен для коммутации цифрового потока 2048 кбит/с (Е1) на 2 цифропjтока 1024 кбит/с
Возможна организация маршрутизации цифрового потока на 4 потока 1024 кбит/с с неполным заполнением каналами
Тактовая частота сигнала | 2048 кГц |
Синхронизация | Внутренняя или внешняя от любого цифропотока |
Код сигнала | AMI, HDB3 (по G.703) AMI,NRZ (код"Ива")для 1024 кбит/с |
Структура цикла | по G.704 |
Интерфейс связи с управляющей ПЭВМ | RS-232 и RS-485 |
Затухание сигнала в соединительной линии | от 0 до -12 дБ |
Входное сопротивление | 120 Ом |
Тип физической линии | симметричная пара |
Модуль ОЛТ-DSL:
Комплект оборудования АЛТ-МК, включающий в себя модуль ОЛТ-DSL предназначен для организации одно- или двухпарных линейных трактов и обеспечивает передачу по стандартным кабельным линиям связи от одного до 4-х потоков Е1 а также до двух каналов передачи данных со стыком Ethernet с общей групповой скоростью связи до 16,384 Мбит/с.
Модуль обеспечивает при необходимости дистанционное питание (ДП) регенераторов РЛТ-DSL, применяемых для ЛТ с протяженностью, превышающую длину одного регенерационного участка, устанавливаемых в НРП.
Режимы работы портов ИКМ | 2048кГц G703 (HDB3,AMI) 1024кГц (NRZ,AMI) "Ива" |
Параметры SHDSL тракта | TC-PAM 16, TC-PAM 32, TC-PAM 64; |
соответствие рекомендациям: | ITU-T G.991.2 (G.SHDSL Annex A&B,G.SHDSL.bis, Annex F&G); |
среда передачи | одна или две витые пары |
Групповая скорость передачи в линии связи: | до 16,384 Мбит/с (256 КИ); |
Количество каналов телемеханики | 8 |
Управление | Управление и мониторинг от компьютера |
Модуль ОЛТ-ПА:
Модуль ОЛТ-ПА предназначен для организации до 6 независимых каналов "прямых" абонентов передаваемого по трактам распространения ИКМ сигналов и обеспечивает аналогово-цифровое преобразование аналоговых сигналов и сигналов управления и взаимодействия принятых со стороны АТС в цифровую форму и наоборот.
Применяется для организации выноса номерных групп абонентов в составе аппаратуры АЛТ-МК (АЛТ-10.01)
Модуль ЦМК-01Е:

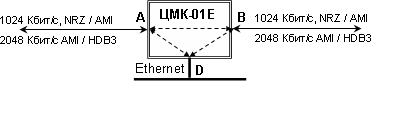

Предназначен для организации на телефонных сетях связи наложенной сети передачи данных, а также сетевых узлов связи, в которых соединение каналов ТЧ и групповых трактов осуществляется в цифровой форме. ЦМК позволяет организовывать произвольную коммутацию каналов ТЧ принятых по интерфейсам Е1 ИКМ-15,ИВА-15, а также одного группового канала передачи данных, принятых по интерфейсу Ethernet, между двумя ИКМ потоками подключаемых к устройству
Входящие/исходящие цифровые потоки: | - 2048 Кбит/с, от систем ИКМ-30С-4, ОПМ-14, ИКМ-15/30 «КЕДР» или цифровых АТС - 1024 Кбит/с, от систем ИКМ-15 «ИВА», ИКМ-15/30 «КЕДР» - Ethernet (10/100Base-T) от оборудования передачи данных |
в режиме 2048 Кбит/с (Е1): | |
Форма сигнала | в соотв. с G.703 МСЭ |
Линейный код | HDB3, AMI |
в режиме 1024 Кбит/с: | |
Линейный код | NRZ, AMI |
для порта Ethernet: | |
Тип интерфейса | UTP (10BaseT) |
Совместимость | IEEE 802.3/Ethernet V.2 |
Коммутируемых каналов в любой порт: | - в режиме 2048 Кбит/с 0…30 - в режиме 1024 Кбит/с 0…15 |
Все ИКМ порты {A, B} идентичны по своим техническим характеристикам и могут быть сконфигурированы для работы как с потоками 1024 Кбит/с, так и потоками 2048 Кбит/с.
Порт D подключается к Ethernet и может быть настроен на скорость передачи от 64 до 1920 Кбит/с с шагом 64Кбит/с, что соответствует занятию в исходном ИКМ потоке от одного до 30 канальных интервалов
Устройство ввода линейного тракта (УВЛТ) Два вида исполнения:
УВЛТ-04 устройство кабельного ввода для аппаратуры линейного тракта на 4 - потока
УВЛТ-05 устройство кабельного ввода для аппаратуры линейного тракта на 5 - потоков
